Погружные электронасосы UNIQA (Zenit, Италия)
Погружные электронасосы UNIQA (Zenit, Италия).
Электрические погружные насосы серии UNIQA, разработаны для профессионального применения в исключительно суровых условиях. Данные насосы находят применение для гражданских и промышленных очистных сооружений, подъема канализационных стоков и отвода стоков, с большим содержанием твердых тел.
Применяемые электродвигатели спроектированы для достижения класса эффективности Premium (IE3), в соответствии с директивой EN 60034-30, и обеспечивают высокие характеристики при низком потреблении энергии.
Насосные гидравлические части могут различного типа для достижения различных результатов.
Существуют несколько типов:
- с крыльчаткой vortex (линейка ZUG V) с полным свободным проходом;
- с каналами (линейка ZUG OC) с системой против блокировки и засорения;
- с высоким напором (линейка ZUG НР), способные достигать высоких гидравлических характеристик;
- с системой измельчения (линейка ZUG GR), предназначенные для использования с загрязненными жидкостями и волокнистыми телами;
- cистема измельчения (линейка ZUG CP), позволяет перерабатывать разрезанием разнообразные по форме и размерам включения.
На основе технического задания каждая модель насоса получается из сочетания двигателя и требуемой гидравлической части. Данное сочетание позволяет достичь оптимальных характеристик в точке работы, низкого потребления электроэнергии и высокой надежности благодаря использованию наиболее соответствующих материалов для каждого конкретного типа применения.
Насосы могут использоваться в «сухой» версии, которая не требует подачи внешней жидкости, и допускает непрерывную работу электронасоса, даже если он частично погружен в перекачиваемую жидкость или же установлен в «сухом» положении.
По запросу насосы могут выпускаться и соответствовать взрывозащищенному исполнению с сертификатом ATEX и IECEx:
UNIQA DRY II 2G Ex db h IIB T4 Gb - II 2D Ex h tb IIIC T135°C Db
Для нестандартных условий применения стандартная чугунная гидравлическая часть может быть заменена альтернативной из нержавеющей стали или Molib-tech TM - инновационного материала, позволяющий гарантировать постоянные рабочие характеристики, даже при перекачивании высоко абразивных жидкостей, а также существенно большую долговечность по сравнению с традиционным и распространённым керамическим покрытием. За счёт уникальной конструкции, операции обслуживания будут менее частыми. Неудобства, вызванные простоем системы, будут меньше, а эксплуатационные затраты будут иметь меньшую долю в бюджете затрат по сравнению с традиционными насосными установками.

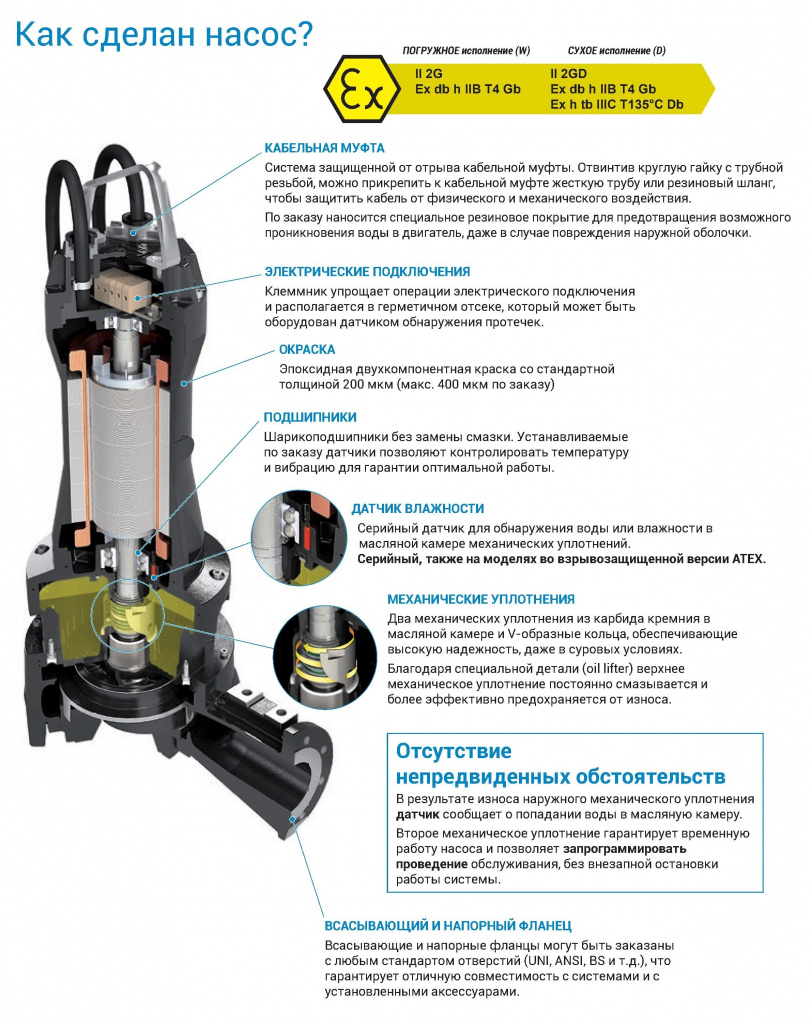

Характеристики насосов.
- Чугунный корпус
- Электродвигатель класса Н от 1.1 до 250 кВт в классе эффективности IE3
- Версии для 50 и 60 Гц
- Тепловая защита встроенная в статор
- Долговечные подшипники
- Вал двигателя из AISI 431 (по заказу из AISI 329)
- Система мониторинга проникновения жидкости в отсек уплотнений (серийная) и в двигатель (по заказу)
- Два механических уплотнения из карборунда в большой масляной камере и V-образное кольцо
- Напорный патрубок от DN50 до DN500
- Большой свободный проход, заявленный для каждой модели
- Система охлаждения с закрытой рубашкой и внутренней циркуляцией
- Рабочая температура до 40°C (серийное производство)
- Сертификация ATEX, IECEx, FM
| Материалы для изготовления | Стандартное исполнение | Исполнение по заказу | |
| Ручка для подъема | Нержавеющая сталь | - | |
| Моторная часть | EN GJL-250 | Нержавеющая сталь | |
| Вал двигателя | AISI 431 | AISI 329 | |
| Рубашка охлаждения | AISI 304 | - | |
| Уплотнения | NBR | VITON | |
| Крепеж | Нержавеющая сталь A2-70 | A4-80 | |
| Гидравлическая часть | EN GJL-250 | AISI 316 / AISI 329 Duplex / Molib-tech™ | |
| Крыльчатка | EN GJL-250 | AISI 316 / AISI 329 Duplex / Molib-tech™ | |
| Напряжение питания | 400 V | 230, 500, 230/400, 440, 500/866 В | |
| Класс эффективности | IE3 - Premium Efficiency | IE2 - High Efficiency | |
| Питание | 3~ 50Гц | VFD - 60Гц | |
| Запуск | Y | Прямой или плавный запуск | |
| Максимальная температура окружающей среды | 40°C | 60°C или более | |
| Тип кабеля | S1RN8-F или эквивалентный | EMC (VFD) | |
| Длина кабеля | 10 м | 20 - 30 - 40 - 50 м | |
| Окраска | Эпоксидная двухкомпонентная - 200 мкм | Эпоксидная двухкомпонентная - 400 мкм | |
| Тип установки | Погружная | Сухая | |
| Мониторинг | моторный отсек | Биметаллические тепловые датчики (150°C) | Термисторы PTC/PT100 |
| двойным датчиком с единым сигналом для обнаружения наличия воды или влаги | отдельными датчиками для обнаружения наличия воды или влаги | ||
| камера с маслом | двойным датчиком с единым сигналом для обнаружения наличия воды или влаги |
отдельными датчиками для обнаружения наличия воды или влаги |
|
| крышка моторного отсека | - |
отдельными датчиками для обнаружения наличия воды или влаги |
|
| подшипники | - | Термисторы PTC/PT100 | |
| - | Датчики температуры | ||
| Расходные аноды | НЕТ | ДА | |
| Сертификация ATEX | НЕТ | ДА | |
Ассортимент продукции.
ZUG VORTEX
Конструктивные особенности:
- Крыльчатка vortex из чугуна.
- Свободный интегральный проход.
- Загрязненные нефильтрованные биологические жидкости и канализационные.
- Предназначается для гражданских перекачивающих станций, подъема сточных вод на животноводческих фермах и в промышленности.
- Питание 380/400 В ~3.
- Частота 50 Гц.
- Мощность 3 ÷ 45 кВт.
- Полюсы 2 / 4.
- Горизонтальный напорный патрубок DN65 ÷ DN150.
- Свободный проход максимум 150 мм.
- Максимальная производительность 107,9 л/с.
- Максимальный напор 79,2 метров.
Пример использования.
Задача: необходимо выкачивать воды из ванн для воды после первого дождя. Стоки с примесями, твердыми телами и загрязняющими веществами. Длительные периоды простоя насоса, чередующиеся с частыми рабочими циклами.
Решение поставленной задачи: UNIQA с крыльчаткой vortex (линейка ZUG V) – это свободный интегральный проход, не допускающий блокировки крыльчатки и гарантирующий исправную работу. Надёжные и высокоэффективные двигатели класса IE3, обеспечивающие низкие затраты энергии для снижения эксплуатационных расходов в случае продолжительной нагруженной работы.

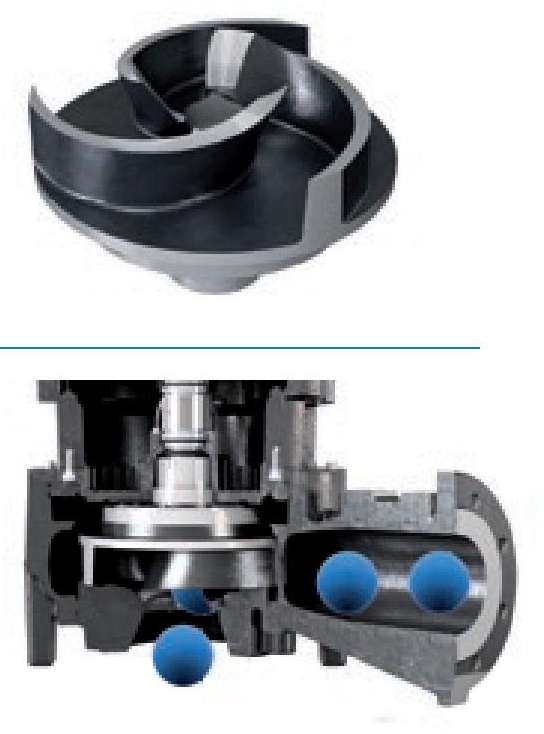

ZUG OC
Конструктивные особенности:
- Открытый канал.
- Крыльчатка с проходными каналами из чугуна.
- Большой свободный проход.
- Жидкости, которые содержат твердые взвешенные тела.
- Предназначается для канализационных систем, дренажа и ванн для сбора воды после первого дождя.
- Питание 380/400 В ~3.
- Частота 50 Гц.
- Мощность 1.1 ÷ 250 кВт.
- Полюсы 2 / 4 / 6 / 8.
- Горизонтальный напорный патрубок DN65 ÷ DN500.
- Свободный проход максимум 160 x 110 мм.
- Максимальная производительность 1240 л/с.
- Максимальный напор 100,3 метра.
Пример использования.
Задача: перекачивание загрязненных стоков с высокой производительностью. Загрязненные и вязкие жидкости со следами потенциально взрывоопасных жидкостей.
Решение поставленной задачи: UNIQA с канальной крыльчаткой (ZUG OC). Высокая гидравлическая производительность. Версия исполнения с рубашкой охлаждения для возможности эксплуатации S1 в сухой камере. Эксплуатация с клапаном разжижения для обеспечения легкого движения стоков и снижения количества чисток коллекторных ванн.

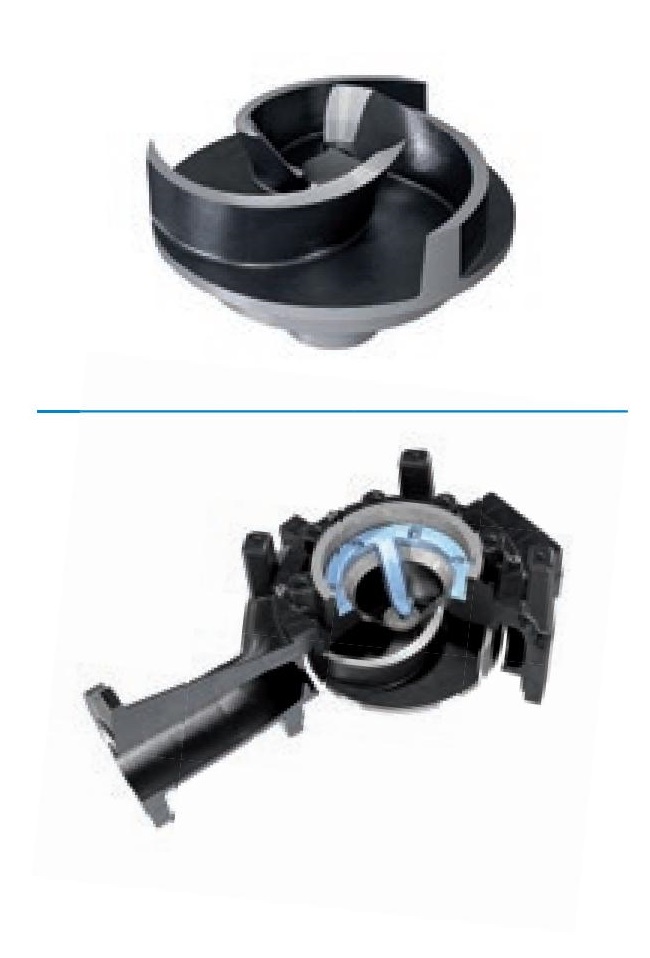

ZUG CHOPPER
Конструктивные особенности:
- Крыльчатка измельчителя из твёрдого чугуна стандартной комплектации.
- Система измельчения позволяет нарезать различные по формам и размерам включения.
- Фактическая гидравлическая производительность ниже всего лишь на 3-5% по сравнению с обычной канальной крыльчаткой.
- Загрязненные жидкости, которые содержат твердые тела и волокна.
- Предназначается для канализационных систем, перекачки неотфильтрованных промышленных стоков.
- Питание 380/400 В ~3.
- Частота 50 Гц.
- Мощность 1.5 ÷ 75 кВт.
- Полюсы 2 / 4 / 6.
- Горизонтальный напорный патрубок DN80 ÷ DN200.
- Свободный проход максимум 80 мм.
- Максимальная производительность 281,6 л/с.
- Максимальный напор 82,7 метра.
Пример использования.
Задача: перекачивание нефильтрованного канализационного шлама. Наличие различных твердых тел разного характера и размеров.
Решение поставленной задачи: UNIQA с крыльчаткой c измельчителем системы сhopper (ZUG CP). Крыльчатка с системой резки. Высокая производительность для возможности перекачивания в кратчайшие сроки и предотвращения выпадения осадка.

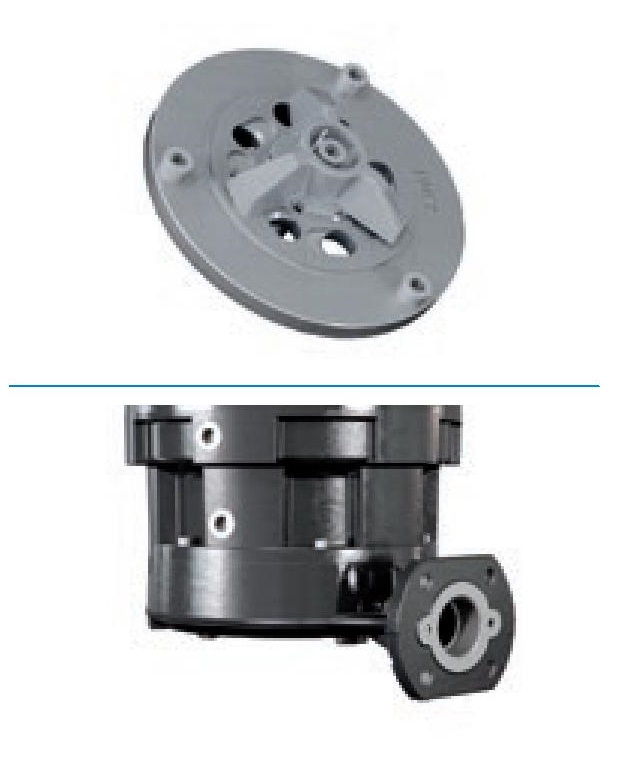

ZUG GRINDER
Конструктивные особенности:
- Многоканальная открытая чугунная крыльчатка.
- Высокий манометрический напор.
- Применяется в сельском хозяйстве, поливе и рыбном хозяйстве.
Характеристики модельного ряда.
- Питание 380/400 В ~3.
- Частота 50 Гц.
- Мощность 7,5 - 11 кВт.
- Полюсы 2.
- Горизонтальный напорный патрубок DN50 ÷ G2".
- Максимальная производительность 9,0 л/с.
- Максимальный напор 63,5 метров.
Пример использования.
Задача: перекачивание загрязненных стоков, содержащих измельчающиеся твердые тела. Содержание органических отходов и отходов обработки.
Решение поставленной задачи: UNIQA grinder (ZUG GR). Вращающийся треугольный стальной нож, который выполняет резку твердых тел и волокон. Электродвигатели с классом эффективности IE3 и низким потреблением энергии, пригодные для продолжительной работы и частых запусков.

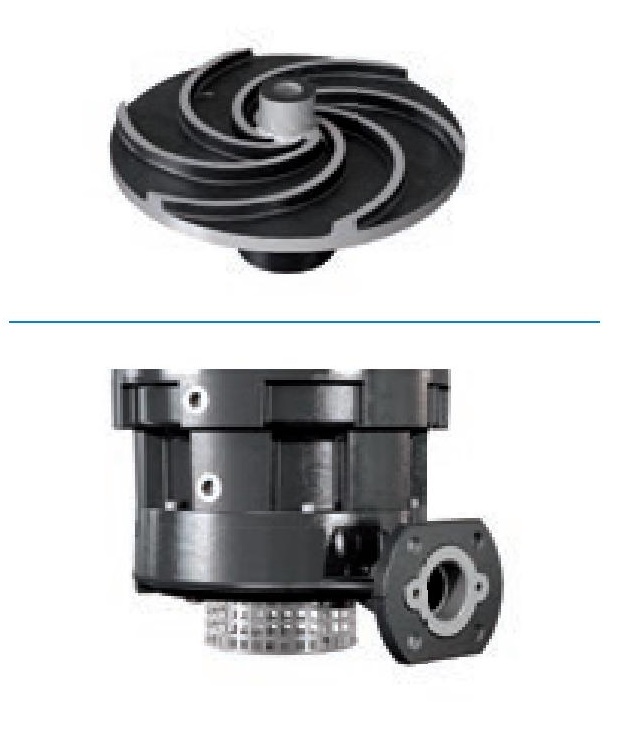

ZUG HP
Конструктивные особенности:
- Большой напор.
- Многоканальная открытая крыльчатка из чугуна.
- Высокий манометрический напор.
- Предназначается для использования в сельском хозяйстве, поливе и рыбоводстве.
Характеристики модельного ряда.
- Питание 380/400 В ~3.
- Частота 50 Гц.
- Мощность 7.5 ÷ 15 кВт.
- Полюсы 2.
- Горизонтальный напорный патрубок DN50 ÷ трубная 2".
- Свободный проход максимальный 7,5 мм.
- Максимальная производительность 11,7 л/с.
- Максимальный напор 64,5 метра.
Пример использования.
Задача: орошение с высоким давлением.
Решение поставленной задачи: UNIQA с крыльчаткой высокого напора (ZUG HP). Высокие гидравлические характеристики. Низкое потребление электроэнергии.
